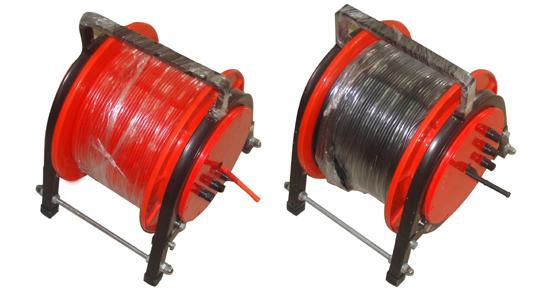

大地网测试仪接线盘

一、性能特点：

1、符合规程要求

      仪器符合《JJG 984-2004接地导通电阻测试仪检定规程》和《DL/T 475-2006接地装置特性参数测量导则》，适用于发电厂、变电站、配电站、建筑物等在建或运行接地系统的测试。

2、测量的工频等效性好。

     测试电流波形为正弦波，频率可选择单频：45Hz,50Hz，55Hz，60Hz，65Hz。双频45Hz/55Hz，55Hz/60Hz，47.5Hz/52.5Hz.

3、抗干扰能力强。

     本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。

4、精度高。

     基本误差仅0.01Ω，可用来测量接地阻抗很小的大型地网。采用标准四极法测量，消除了导线引起的测量误差。

5、功能强大。

     可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。

6、操作简单。

     全中文菜单式操作，直接显示出测量结果。布线劳动量小，无需大电流线。

二、技术指标：

 1、阻抗测量范围：0～80Ω（5A,含电流桩阻抗）

 2、分辨率：0.001mΩ

 3、测量误差：±（读数×1%±0.01Ω）

 4、抗工频50Hz 电压干扰能力：10V

 5、测试电流波形：正弦波

 6、测试电流频率：单频：45Hz,50hz,55Hz,60Hz,65Hz.

                               双频：45hz/55Hz,55Hz/65Hz,47.5Hz/52.5Hz

 7、最大输出电流：5A，每1A一档，共5档。

 8、最大输出电压：400V

 9、测量线要求： 电流线铜芯截面积≥1.5mm2

                             电压线铜芯截面积≥1.0mm2

10、供电电源：AC220V±10％，50Hz
